Jak navrhnout elektro rozvody pro světla: Praktický návod a normy

Chcete mít doma vždy správné světlo, aniž byste museli řešit špinavé kabely nebo nedostatek zásuvek? Navrhování elektro rozvodů pro světla není jen o připojení žárovek. Je to proces, který rozhoduje o tom, jestli bude váš dům v roce 2030 stále funkční, nebo zda budete muset bourat stěny kvůli novým technologiím. Správný plán ušetří peníze, zlepší komfort a zajistí bezpečnost podle českých norem.

Klíčové body pro rychlé pochopení

• ČSN 33 2000-5-523 je základní norma, která určuje bezpečnost a dimenzování obvodů.
• Každý světelný okruh by měl být chráněn jističem 10 A a obsahovat maximálně 10-15 světel.
• Výška vypínačů a zásuvek má standardizované hodnoty (např. 135 cm od podlahy), které usnadňují život.
• Při použití chytrého osvětlení je nutné počítat s rezervou vodičů a kompatibilitou systémů.
• Oddělené světelné okruhy jsou dražší o cca 20 %, ale snazší na údržbu a diagnostiku poruch.

Základní pravidla a české normy

Předtím, než začnete kreslit jakékoli schéma, musíte znát pravidla hry. V České republice se řídíme normou ČSN 33 2000-5-523, která specifikuje požadavky na elektrické obvody nízkého napětí. Tato norma prošla poslední větší aktualizací v roce 2018 a znovu v červenci 2023, kdy byly přidány požadavky na kompatibilitu s chytrými systémy. Pokud ignorujete tyto předpisy, riskujete nejen špatné fungování, ale hlavně nebezpečí.

Nejdůležitější technická data, která si musíte zapamatovat:

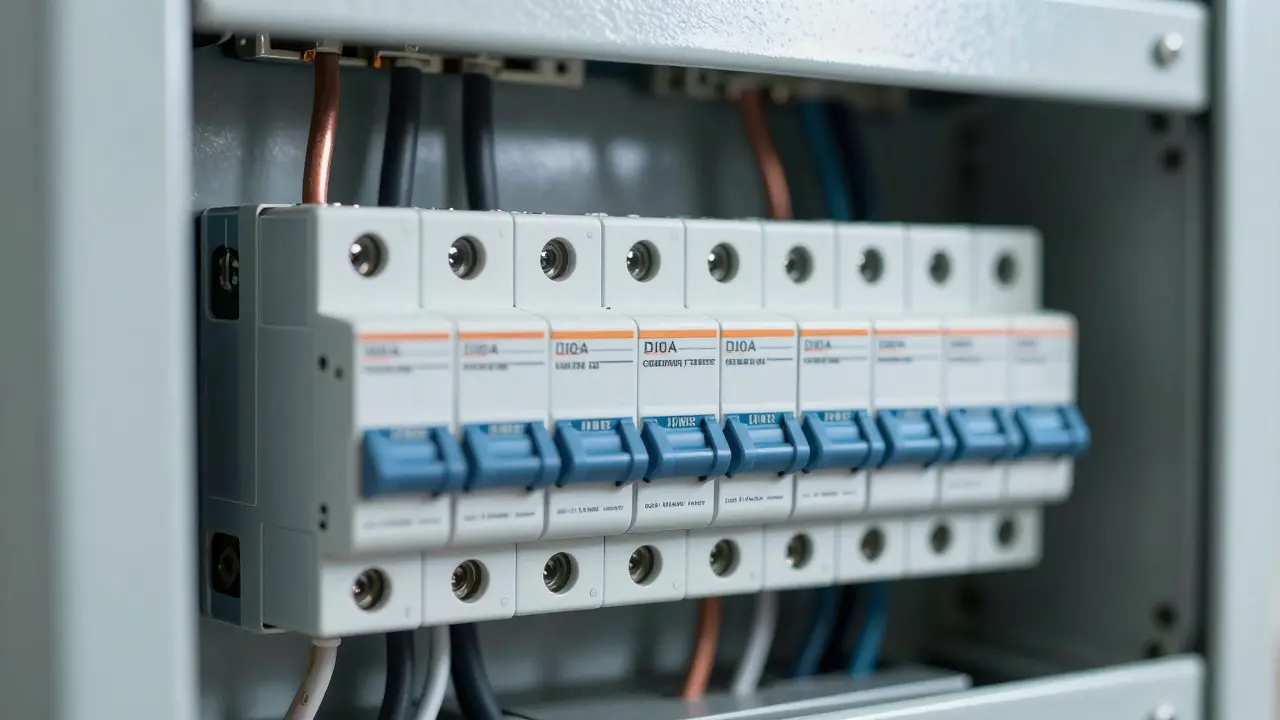

• Jističe: Standardně se používají jističe s jmenovitým proudem 10 A pro světelné okruhy.
• Kabely: Minimální průřez musí být 1,5 mm². Pro běžná světla se používá typ CYKY-J 3×1,5 mm².
• Stmívatelná světla: Vyžadují kabel CYKY-J 5×1,5 mm², kde pátý vodič slouží jako rezerva pro ovládání stmívání.
• Stupně krytí IP: Koupelny vyžadují minimálně IP44, venkovní prostory IP65.

Mnoho lidí dělá chybu tím, že připojuje světla do zásuvkových okruhů. I když to norma za určitých podmínek umožňuje, je to rizikové. Podle analýzy z roku 2022 bylo 68 % poruch vedení v soukromých domech způsobeno právě nesprávným připojením světel do okruhů určených pro zásuvky. Důvodem je, že zásuvkové okruhy běží často s vyšším zatížením a jiným typem jističe, což může vést k přehřátí tenkých vodičů světel.

Analyzujte prostor, než začnete kreslit

Nejčastější chyba laiků je skočit rovnou k nákupu materiálu. Odborníci, včetně Ing. Jana Nováka, autora knihy 'Elektroinstalace pro pokročilé', zdůrazňují, že první krok je analýza prostoru. Položte si tyto otázky:

1. Jaký je hlavní účel místnosti? (Práce, odpočinek, vaření?)
2. Kolik přirozeného světla do místnosti proniká během dne?
3. Kde bude stát nábytek a kde budou pracovní plochy?
4. Budete chtít měnit intenzitu světla (stmívání)?

Podle průzkumu Českého svazu elektrotechniků z roku 2022 považuje 92 % certifikovaných elektrikářů tuto analýzu za nejdůležitější fázi. Bez ní hrozí, že budete mít výborné osvětlení tam, kde nikdo nestojí, a tmu tam, kde potřebujete číst nebo vařit. Doporučuje se prozkoumat dům v různých denních dobách - ráno, po obědě a večer - abyste viděli, kde chybí umělé světlo.

Plánování okruhů a rozmístění prvků

Po analýze přecházíme k technickému návrhu. Zlaté pravidlo zní: Samostatný okruh na každých 10 až 15 světel. Pro každé podlaží navrhujte oddělené světelné okruhy. Tím získáte lepší kontrolu a pokud dojde ke zkratce, nezhasne celý dům, ale jen část.

Při plánování nezapomeňte na budoucnost. Doc. Ing. Petr Dvořák z ČVUT varuje, že mnoho lidí podceňuje rezervní okruhy. Pokud dnes nepočítáte s možností přidání dalšího bodového osvětlení nebo chytrých senzorů, budete muset za 5-7 let rekonstruovat. Rezervní vodič ve stěně stojí málo, ale jeho absence vás může stát tisíce korun při opravě.

Chytré osvětlení a moderní trendy

Trh chytrého osvětlení v ČR roste rychle. Podle dat z roku 2023 činí hodnota tohoto trhu 2,1 miliardy Kč s ročním růstem 14,7 %. To znamená, že čím dál více domácností volí systémy, které lze ovládat přes aplikaci nebo hlasem. Ale pozor, technologie není všelék.

Ing. Marie Svobodová z ElektroTrend upozorňuje na častou chybu: příliš složité systémy pro běžné uživatele. Některé chytré lampy vyžadují specifické hubby nebo cloudové připojení, které může selhat. Proto je důležité při návrhu rozvodů zajistit, aby každý okruh byl samostatně ovladatelný i klasickým vypínačem. Chytrý systém by měl být vrstva navíc, ne nutnost pro základní funkci.

Při výběru materiálu pro chytré systémy dejte pozor na kompatibilitu. Nová norma ČSN 33 2000-5-523 (aktualizovaná v 2023)明确要求uje, aby světelné okruhy byly kompatibilní s moderními řídicími systémy. To v praxi znamená, že byste měli preferovat řešení, která podporují standardy jako Zigbee nebo Matter, místo proprietárních systémů jediné značky.

Náklady a časová náročnost

Kolik to všechno stojí? Oddělené světelné okruhy jsou ekonomicky náročnější než kombinované řešení. Podle Českého energetického úřadu jsou náklady vyšší o 18-22 %. Rozdíl tkví v množství kabelu, jističů a instalačních krabiček. Nicméně tato investice se vyplatí v dlouhodobém horizontu díky nižší spotřebě energie a snazší údržbě.

Časová náročnost plánování pro rodinný dům se pohybuje kolem 15-20 hodin:

• 5 hodin na analýzu prostoru a potřeby.
• 7 hodin na kreslení schématu okruhů.
• 5 hodin na výběr konkrétních komponentů a vypínačů.
• 3 hodiny na finální kontrolu a přípravu dokumentace.

Pokud plánujete svépomoc, využijte softwarové nástroje jako ELCAD nebo Dialux. Tyto programy pomohou vizualizovat rozložení a detekovat kolize s trasy vodovodu nebo topení. 65 % uživatelů těchto nástrojů uvádí, že jim výrazně usnadnily práci.

Časté chyby a jak je vyvarovat

Zkušenosti z fóra SelfieHome.cz ukazují, že nejčastější problém je špatné umístění vypínačů. 78 % respondentů v průzkumu Svepomoci.cz uvedlo, že největší starostí bylo sladit polohu vypínačů s uspořádáním nábytku. Výsledek? Vypínač ukrytý za roh gauče nebo zasunutý pod police.

Další častou chybou je nedostatečné zohlednění budoucích potřeb. 42 % uživatelů na Redditu uvedlo, že během prvních tří let provozu museli doplňovat světelné okruhy. Řešením je vždy instalovat rezervní vodič do každé krabičky, i když ho teď nepotřebujete. Stane se vám, že za rok budete chtít přidat LED pásku pod police a zjistíte, že tam vede jen jeden fázový vodič.

Nakonec, nezapomeňte na kvalitu materiálů. Levné kabely bez certifikace mohou způsobit problémy s izolací a hůře se s nimi pracuje. Investice do kvalitních značek jako Schneider Electric, Hager nebo Legrand se vyplatí spolehlivostí a dlouhou životností.
